超薄17.3寸智能会议一体化终端

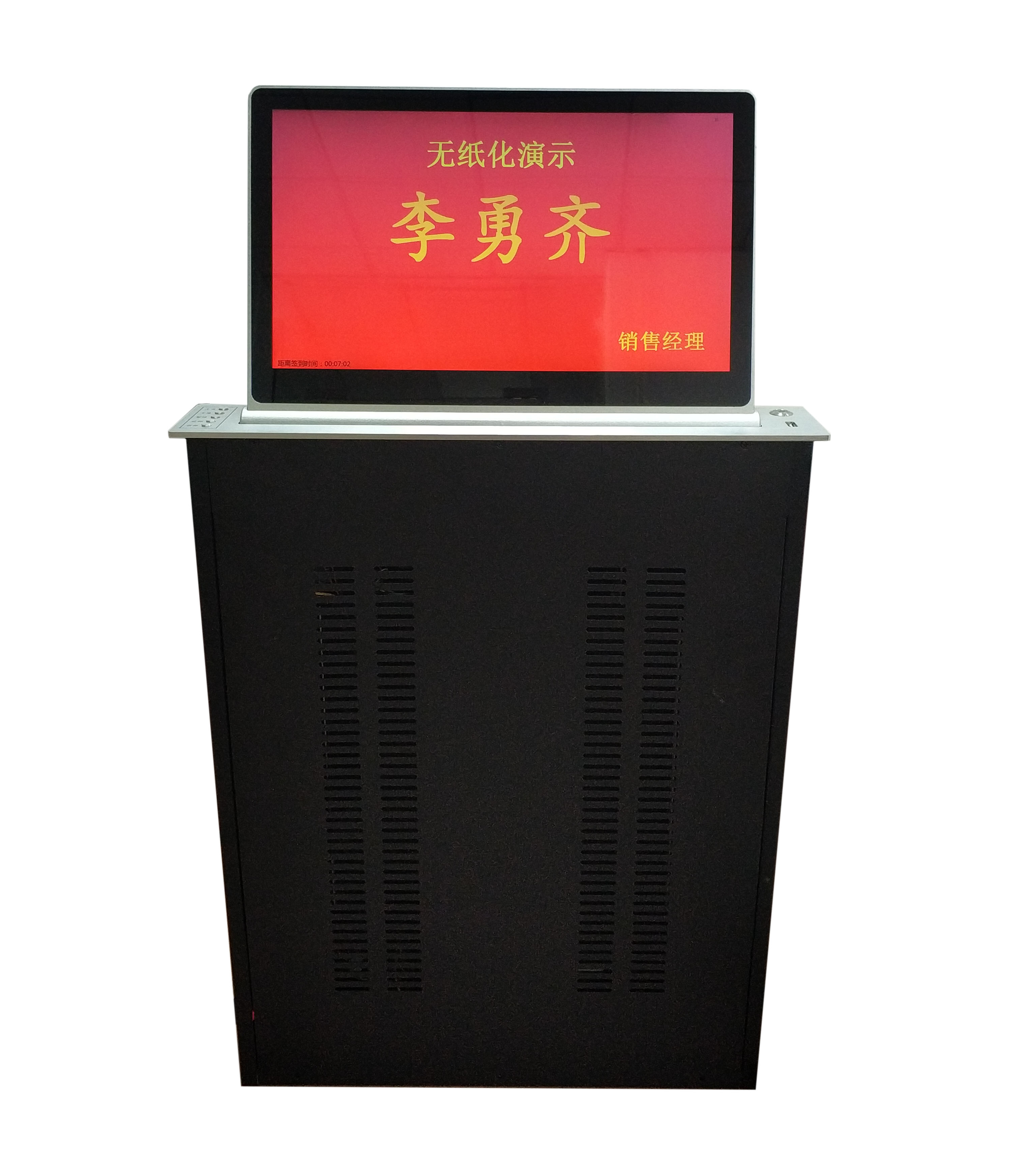

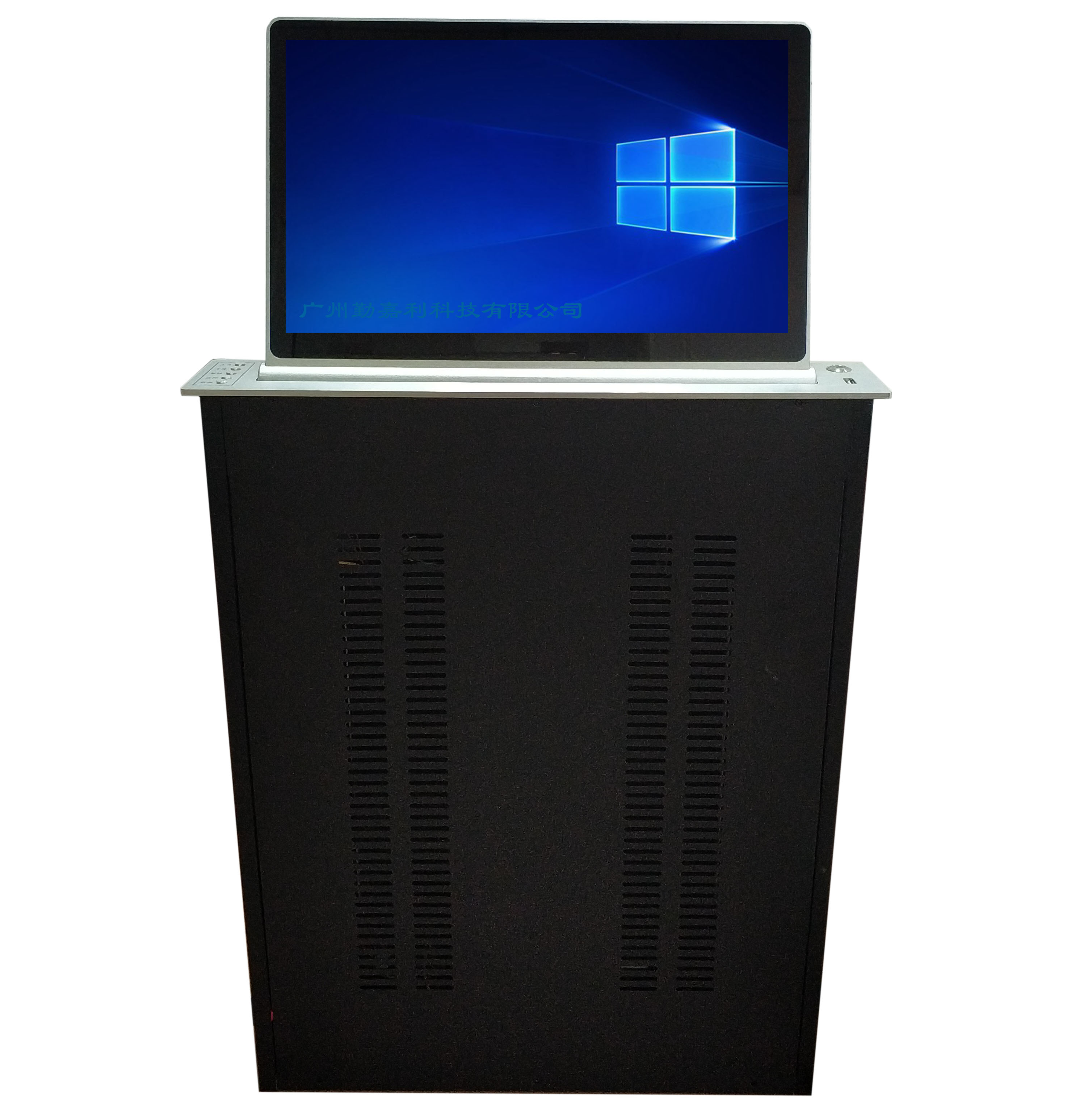

17.3寸智能会议一体化终端(图1)17.3寸智能会议一体化终端(图2)

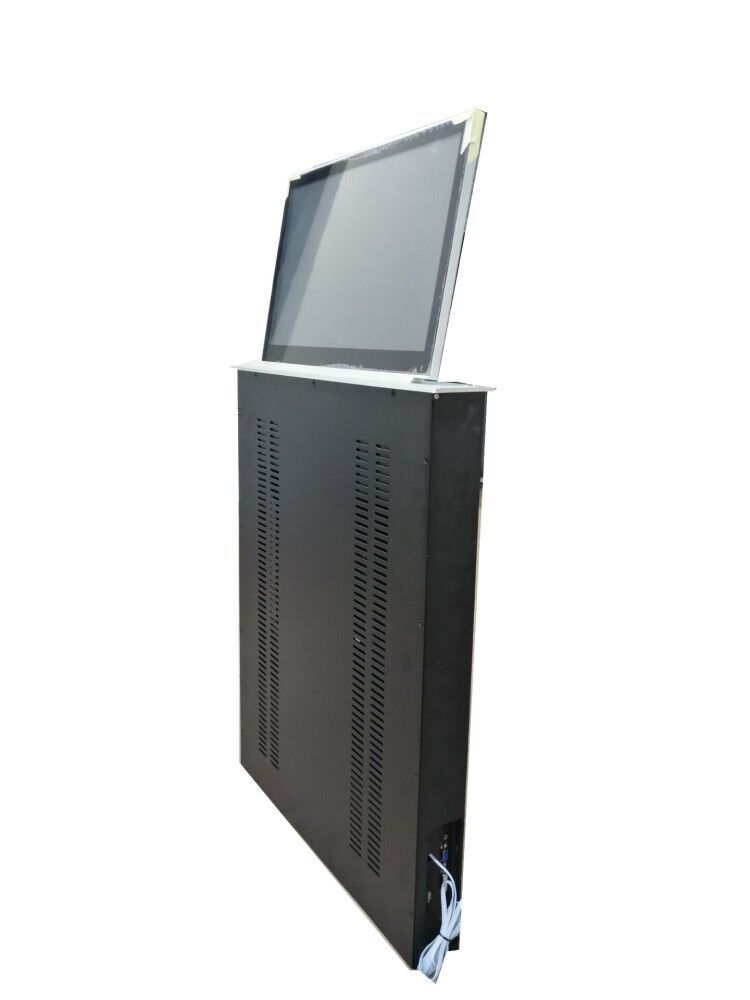

17.3寸智能会议一体化终端(图3)

17.3寸智能会议一体化终端(图4)17.3寸超薄高清升降一体机

品牌:勤嘉利/ QJL

型号:QJL –BS173 (超薄高清升降一体机)

QJL –BS173超薄高清升降一体机(可订做10点投射式触摸电容屏、双屏)是我司研发的新型集成超薄一体机产品,本产品主要适用于高端的会议厅、演播厅、办公家私、多媒体教室等,具有收放自如、超薄美观、高清信号、铝合金一体、传动低噪、强弱电分离设计,电机、线路板防水罩,自动供电断电等特点,产品输入接口有HDMI、VGA 二接口可任选其一。显屏自身分辨率1920X1080,布线简单化,只需插上超薄升降器电源线,既可以手动或遥控升降,银、黑色面板超薄机身,使会议室大气高档。



17.3寸智能会议一体化终端(图5)

● 行程开关

  行程开关采用一对原装欧姆龙42X40X13MM尺寸的高强度高寿命行程开关,按压次数超过一百万次。

● 电机材质

电机是采用全钢芯钢齿轮的标准CCC认证电机,转速为每分钟五转(5min每秒)功率为25W,负重可达60kg/每厘米。

● 线材标准

所有内部外部电源线全部采用标准CCC认证线材。

● 传动方式

  是由齿轮齿条配合双光轴,64芯钢珠直线轴承和电机的传动方式,可使显示屏升降更平稳,更顺畅,不晃,不抖动。

● 显示屏材质

  显示屏采用BOE全A+无亮点液晶屏,无尘操作贴合可保证屏内无任何颗粒状粉尘、毛发、指纹印和污迹,分辨率为1920X1080。

● 结构牢固

 屏幕触摸使用晃动小于0.05度。

● 内置防水盖

  内置防水防尘盖板,在茶水跟灰尘漫入机器时可有效保护电机,线路板,屏幕供电适配器等配件不受损伤,还可使机器内部更美观更整洁。

● 强弱电分离

  采用强弱电分离原理设计,强电与视屏信号在机箱左右两侧分导,抗干扰能力更强。

● 屏框硬度

  显示屏框整体材料为维氏硬度90HW的铝合金板材,使用CNC数控加工技术一次成型。

● 屏框加工工艺

  升降控制按键采用铝合金材质由CNC数控机床加工而成,控制键上用激光雕花刻字,升降按键均为带方向指引的三角按键。

● 桌面开关

  电源启动开关为标准的冷光蓝色灯环,不锈钢面电脑开关按键,直径为Φ16mm,可直插电脑主板手动控制电脑开关机,指示电脑开关机状态。

● 升降器面板

  升降器面板具备:上升、暂停、下降、多媒体会议终端开关、USB接口等。

● 升降模块工艺

  升降模块为了更好地控制精度,我司采用激光切割技术,将升降模块切割成卡槽式,卡到位后点对点焊接。精准平行度小于1dmm 。

● 升降控制方式

  控制方式有中控(rs232/rs485),遥控,手控,集控,无纸化软件控制等多种控制方式。




17.3寸智能会议一体化终端(图6)

17.3寸智能会议一体化终端(图7)

17.3寸智能会议一体化终端(图8)

17.3寸智能会议一体化终端(图9)

01:双屏升降器背面

02:双屏升降器正面

03:双屏升降器侧面


17.3寸智能会议一体化终端(图12)


17.3寸智能会议一体化终端(图13)

17.3寸智能会议一体化终端(图14)

17.3寸智能会议一体化终端(图15)

17.3寸智能会议一体化终端(图16)

17.3寸智能会议一体化终端(图17)

17.3寸智能会议一体化终端(图18)


产品介绍

品牌:勤嘉利/ QJL

型号:QJL –BS173 (超薄高清升降一体机)

QJL –BS173超薄高清升降一体机(可订做10点投射式触摸电容屏、双屏)是我司研发的新型集成超薄一体机产品,本产品主要适用于高端的会议厅、演播厅、办公家私、多媒体教室等,具有收放自如、超薄美观、高清信号、铝合金一体、传动低噪、强弱电分离设计,电机、线路板防水罩,自动供电断电等特点,产品输入接口有HDMI、VGA 二接口可任选其一。显屏自身分辨率1920X1080,布线简单化,只需插上超薄升降器电源线,既可以手动或遥控升降,银、黑色面板超薄机身,使会议室大气高档。

产品参数:

显示屏尺寸:427X270X12mm

面板尺寸  :550X80X5mm

箱体尺寸  :680×530×69mm

显示屏材料:表面全钢化玻璃(无杂质、高透视率)

贴屏环境:无尘操作台专业贴合

屏框工艺:CNC数控一体成型、铝合金拉丝、喷砂、阳极氧化、A级无亮点

框的硬度:韦氏硬度(HBW)=9.0kg/mm²

面板材料:铝合金银白拉丝、高光黑拉丝

面板材质:铝合金

面板工艺:铝合金拉丝阳极氧化一体成型工艺

箱体钢材:碳钢1.5 mm厚度、喷砂烤漆

电机材质:全铜芯钢制齿轮、全钢防水外壳

传动:采用直线轴承与三轴定位(轴承钢材质)的方式、平稳转动、低噪音

升降行程时间:35‘

显示分辨率:1920*1080

 电源220V,50/60Hz 1A

功率为30W的经过中国强制认证的电机 功率N=30W

接口部分 :

1路DB15 (母头)VGA接口

1路HDMI(母头)

1路USB(母头)

4PIN电脑开关连接线

RS-485或RS-232/控制接口

AC 220V电源接口

技术指标

控制方式:手控、遥控、中控、集控

无线信号:315MHZ无线射频信号

遥控距离:30米

显示器倾仰角度:≤15°

颜 色:拉丝尊贵黑、拉丝优雅银

储藏温度: -40℃-85℃

工作温度: -26℃-60℃

净重:21Kg

电源范围:

AC:198—242V  1A

(注:产品各种规格特点以实物为准)
